レーザー加工機の煙・におい対策｜排気ダクトと窓用換気扇で自宅工房の換気を変えた話

結論：加工機の排気はダクトで外へ、部屋の換気は窓用換気扇で

レーザー加工機を使い始めて、最初に困ったのが煙とにおいでした。

レーザーは素材を焼いて彫ったり切ったりする仕組みなので、加工中は必ず煙が出ます。

わたしの工房では、いまこの2つを組み合わせています。

窓用換気扇を付けたことで、部屋のにおいは劇的に改善しました。ただし、これはわたしが感じた変化で、においの量を測ったわけではありません。

また、においがゼロになったわけでもなく、外に出たにおいや、加工機のファンの掃除など、残った課題もあります。

この記事では、わたしの環境で何を追加したか、買う前に確かめたい条件、向く環境・向かない環境を順に説明します。

まず分けて考える：排気・換気・空気清浄の違い

煙とにおいの対策は、次の3つに分けて考えると整理しやすいです。

• 加工機の排気：加工機の中で出た煙を、本体のファンとダクト（ホース）で外へ出す
• 部屋の換気：部屋にもれた煙やにおいを、窓や換気扇で入れ替える
• 空気清浄・フィルター式の排煙装置：煙を外に出さず、フィルターを通して処理する

わたしが使っているのは、上の2つ（排気と換気）です。フィルター式の排煙装置や空気清浄機は使っていないので、この記事では効果を書いていません。

どんな煙・においに困ったか

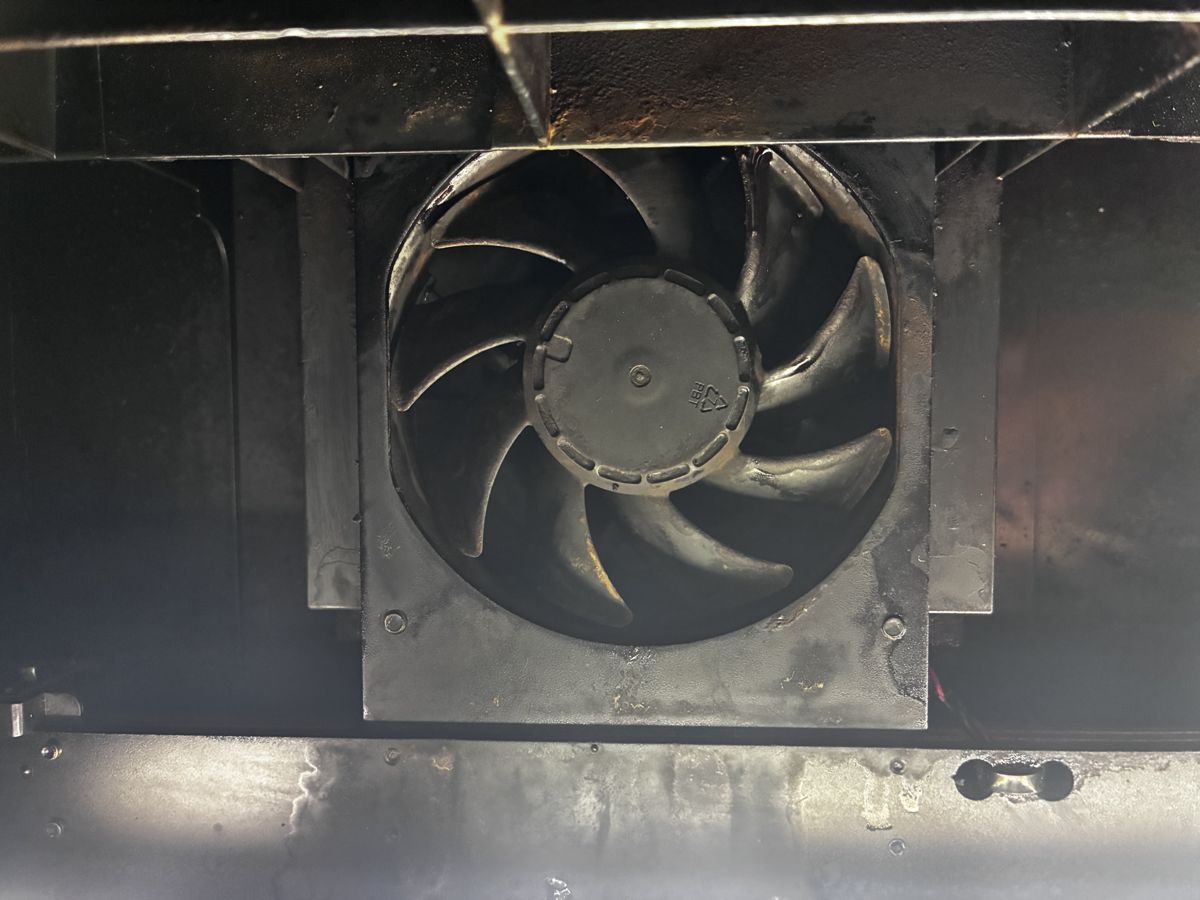

［写真メモ］わたしの加工機の中にある排気ファンです。煙と一緒に出るすすや粉塵で、ここまで汚れます。

加工中は、加工機の中から煙が出ます。

窓用換気扇を付ける前は、加工のあとに部屋に残るにおいが悩みでした。換気扇を付けてからの変化が大きかったので、ここがいちばん効いたところだと感じています。

においは、加工する素材によっても違います。わたしが加工したアクリルとMDFでも、においは違いました。ただ、どちらも換気扇を回すことで改善されました。

わたしの環境と、追加したもの

わたしは自宅の一室で、xTool S1（ダイオードレーザー）とxTool P2S（CO2レーザー）を使っています。

加工機の排気ダクトは、窓から外へ出しています。それとは別に、同じ窓に窓用換気扇を付けました。

［写真メモ］窓に付けた換気扇です。写真の右側に見えているのが、加工機の排気ダクトです。写真のとおり、換気扇とダクトは別々に付いています。

わたしが使っているのは、Amazonで買ったパナソニックの窓用換気扇（FY-20WF2）です。

取り付けは自分でやりましたが、難しくはありませんでした。取り付けたときの様子と、ダクトの通し方は窓用換気扇の取り付け例の記事にまとめています。

あわせて、同じ窓に窓用の補助錠（2個入り）も付けています。いちばんの目的は防犯で、そのために換気扇を付けた窓を固定しておきたかったからです。

かかった費用は、レーザー加工機のランニングコストの記事にまとめています。

改善したことと、残った問題

改善したこと

いちばん大きかったのは、部屋のにおいが劇的に改善したことです。

P2Sで4mmのMDFを切ったときも、ダクトを窓の外へ出した状態で、部屋にこもるにおいは気になりませんでした。くわしくはMDFを切った設定の記事に書いています。

ただし、どちらもわたしの部屋と排気の作り方での感じ方です。においが減ったことは、有害な成分がなくなったという意味ではありません。換気は続けてください。

残った問題①：においは外に出る

ダクトで外に出した煙とにおいは、そのまま外へ出ます。

わたしの工房は、まわりに余裕のある場所なので問題になっていません。ただ、住宅が密集している場所や、すぐ近くに人がいる環境では、この方法はおすすめしません。

残った問題②：加工機の排気ファンは、掃除しないと止まる

これがいちばん伝えたい失敗談です。

煙と一緒に出る粉塵が、加工機の排気ファンに少しずつたまります。梅雨の時期、湿気を吸った粉塵がファンに固まり、ファンが止まってしまいました。

気づかずに加工して、部屋に煙が充満したことが数回あります。

それ以来、加工機の排気ファンは月に1回掃除するようにしています（梅雨〜夏は多めに）。加工を始める前に、ファンが回っているかを見ておくと、同じ失敗を防ぎやすくなります。

掃除の手順は、レーザー加工機のメンテナンスの記事にまとめています。

窓用換気扇を買う前に確かめたいこと

わたしが使っているFY-20WF2について、パナソニックの商品情報（パナソニック公式の品番詳細ページ）で確認できた条件です。

• 窓の高さ：取り付けできる窓の高さは394〜1100mm
• 窓の形：窓の形状などによっては、取り付けられない場合がある
• すき間：サッシと戸のすき間が10mm以上ある場合は、別売の窓パッキンを使う
• 使う場所：外の風が強い場所での使用は避ける。油煙の出る場所では使わない
• 雨の日：雨が入るので、窓を閉める
• スイッチ：本体に引きひも式のスイッチが付いている

買う前に、取り付けたい窓の高さと形を測っておくと安心です。取扱説明書に書かれた条件（窓の高さに合わせたサッシの組み合わせ・別売部品・電源コードの長さ）は、窓用換気扇の取り付け例の記事で紹介しています。

ほかの窓用換気扇を選ぶ場合も、窓の高さ・窓の形・使ってはいけない場所の注意書きは、商品ページや説明書で確かめてください。

この方法が向く環境・向かない環境

「壁に穴をあけられない部屋の換気に」は、パナソニックがこの換気扇の特長として書いている内容です。

においを外に出せない環境では、フィルター式の排煙装置など、外に出さずに処理する方法を調べてみてください。わたしは使っていないので、ここでは紹介していません。

まとめ：換気扇は「部屋の換気」、排気ファンの掃除もセットで

わたしの環境では、窓用換気扇を足したことで、部屋のにおいの悩みが大きく減りました。

一方で、においは外へ出ますし、加工機のファンの掃除は欠かせません。自分の部屋とまわりの環境に合うかを確かめてから選んでみてください。

家庭用レーザー加工機でできること・できないことの全体像は、家庭用レーザー加工機でできること・できないことにまとめています。
